移動電源內置電池來自長虹三杰，使用兩節INR21700-5000電池串聯，并配備可靠的電池組保護方案進行保護。下面充電頭網就對這款產品進行拆解，看看實際做工用料。安克10000mAh 30W快充自帶線移動電源開箱

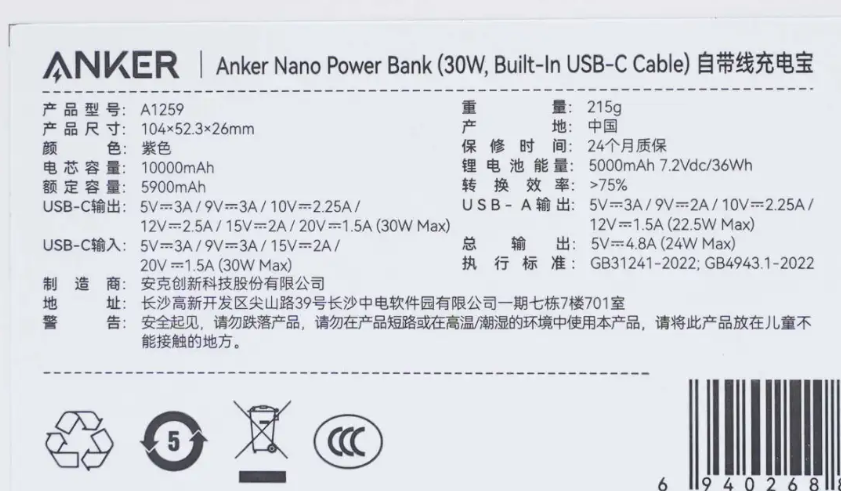

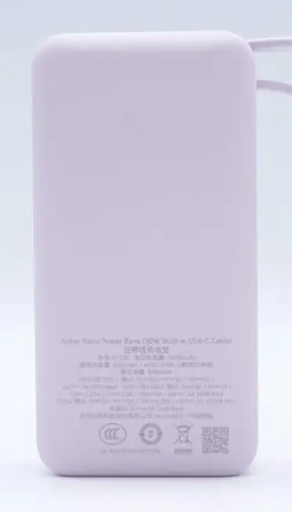

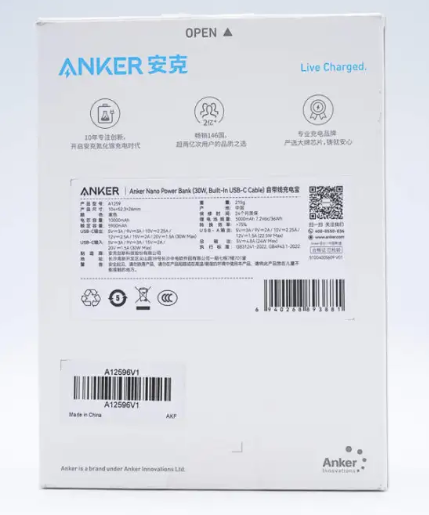

包裝盒采用白色背景設計，正面左上角為“ANKER 安克”品牌LOGO。右下角印有“SERIES 5”表明為安克第五代產品，包裝盒整體素凈十分簡約。背后印有產品參數信息和認證標識等內容。產品型號：A1259；產品尺寸：104x52.3x26mm；
顏色：紫色；
重量：215g；
電芯容量：10000mAh；
鋰電池能量：5000mAh 7.2VDC/36Wh；
額定容量：5900mAh；
轉換效率：>75%；
USB-C輸出：5V3A、9V3A、10V2.25A、12V2.5A、15V2A、20V1.5A（30W Max）；
USB-A輸出：5V3A、9V2A、10V2.25A、12V1.5A（22.5W Max）；
總輸出：5V4.8A（24W Max）；
USB-C輸入：5V3A、9V3A、15V2A、20V1.5A（30W Max）；

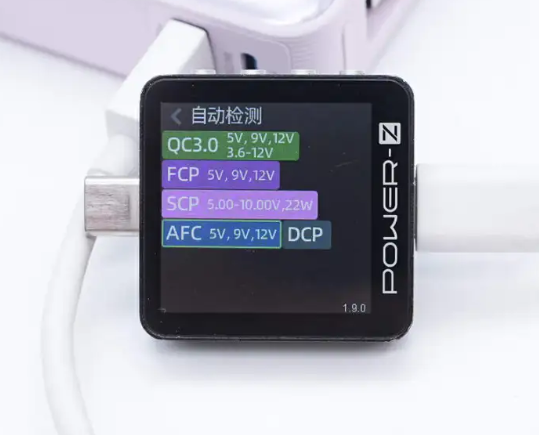

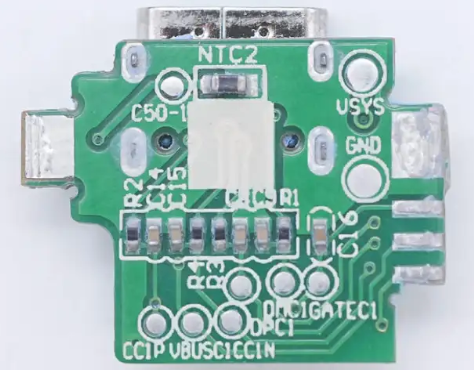

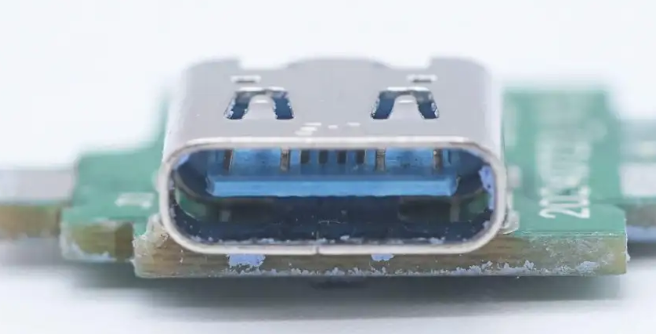

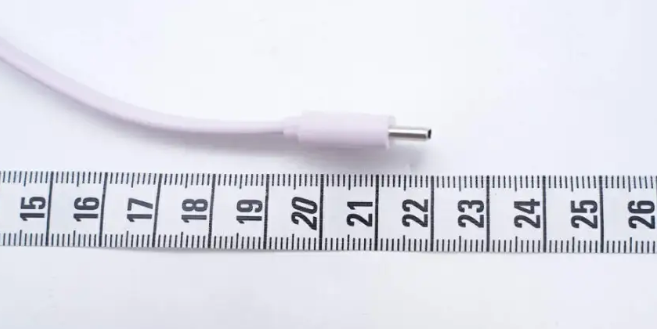

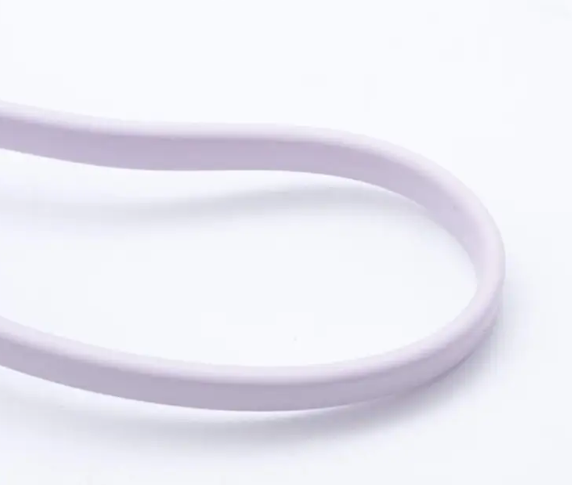

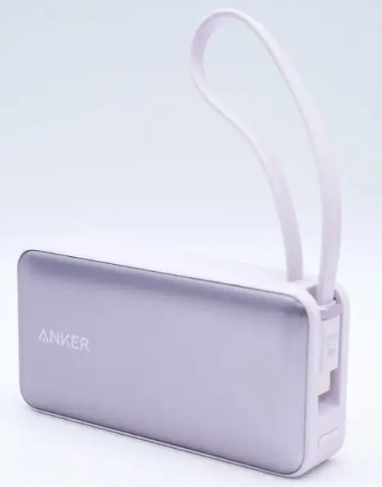

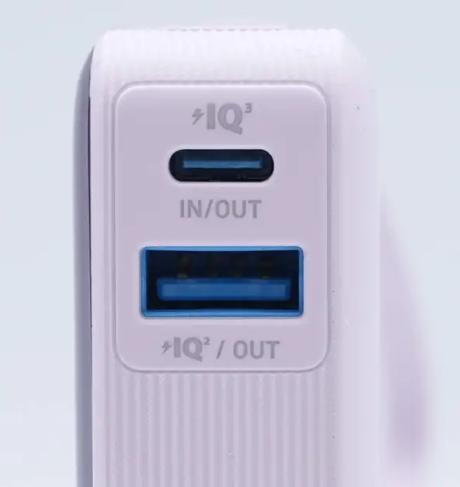

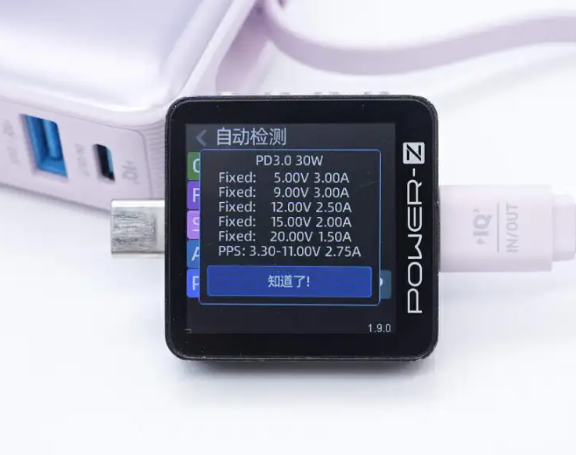

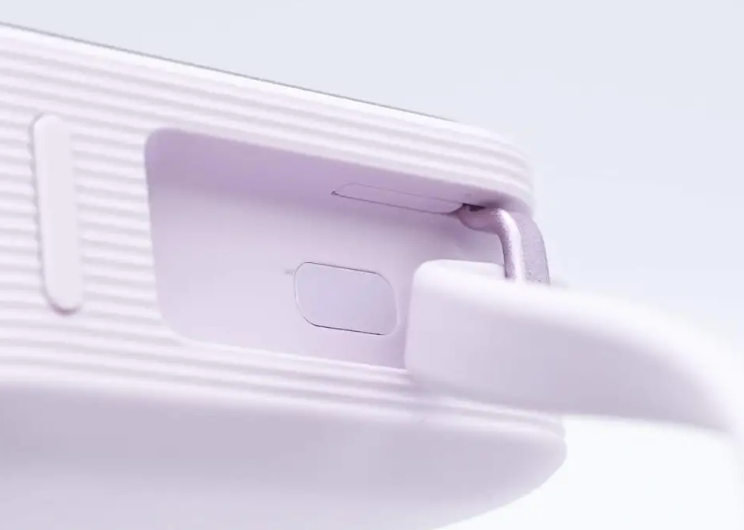

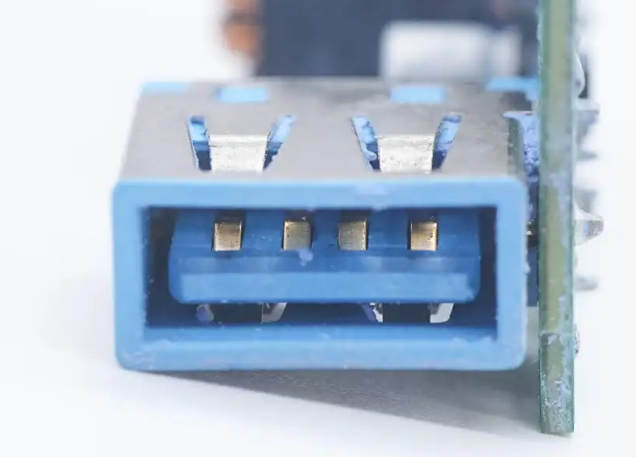

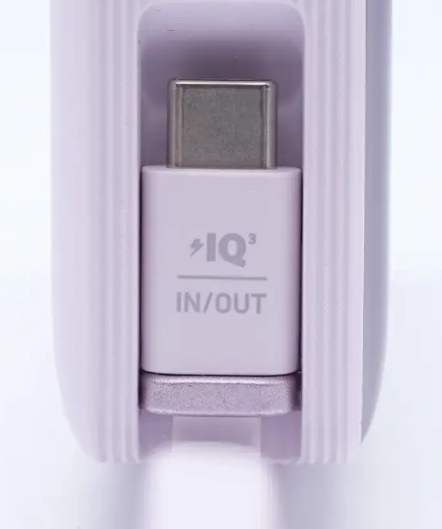

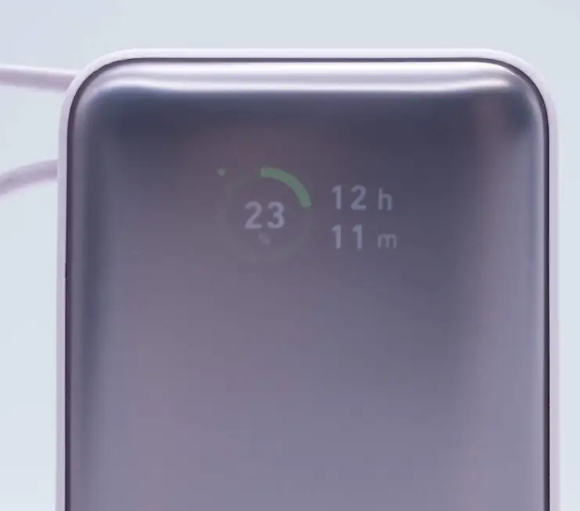

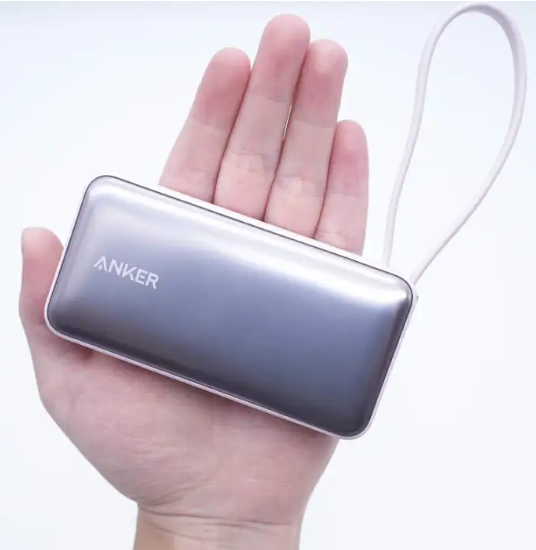

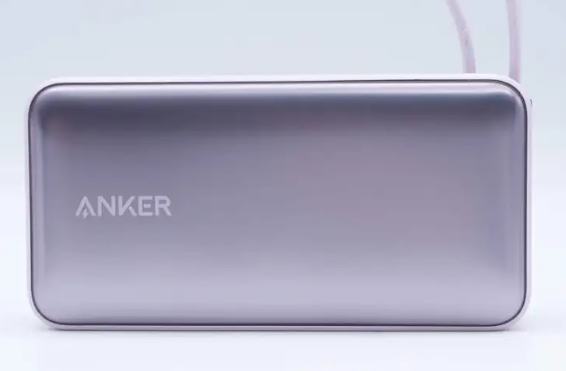

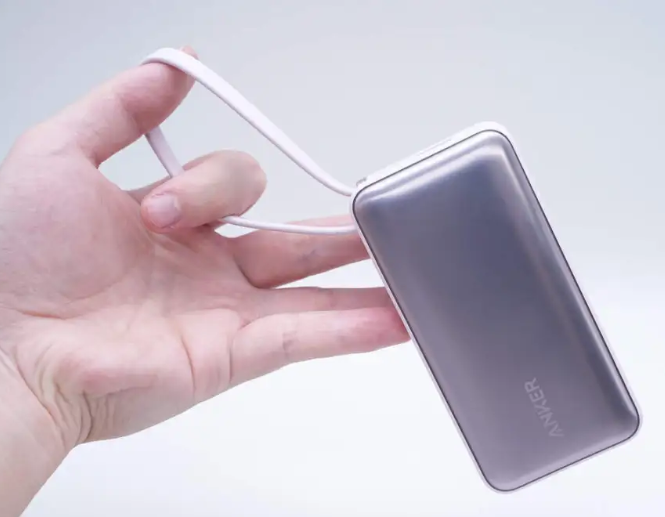

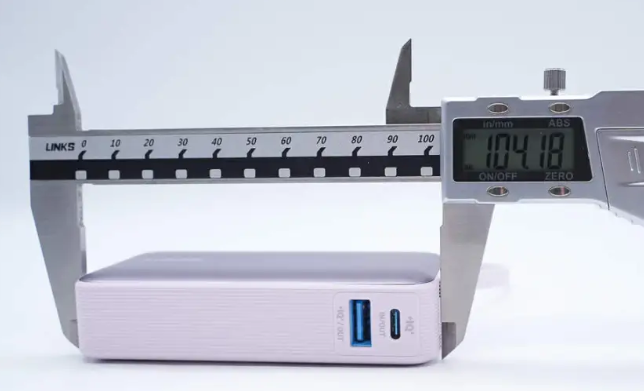

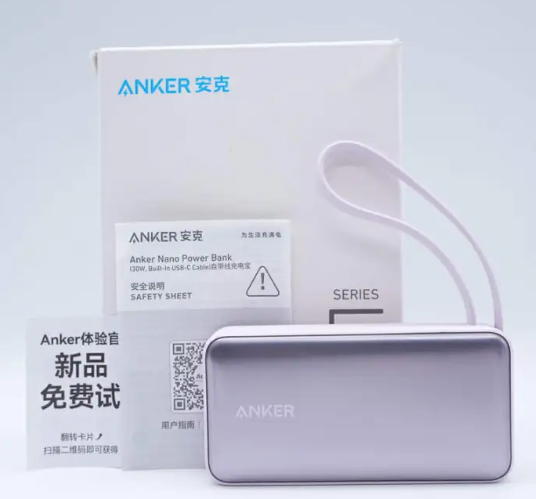

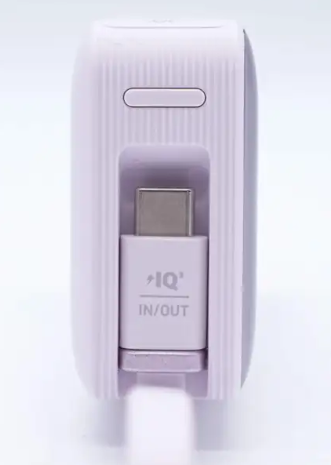

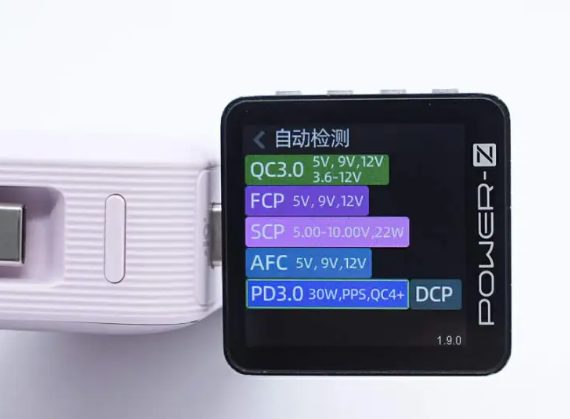

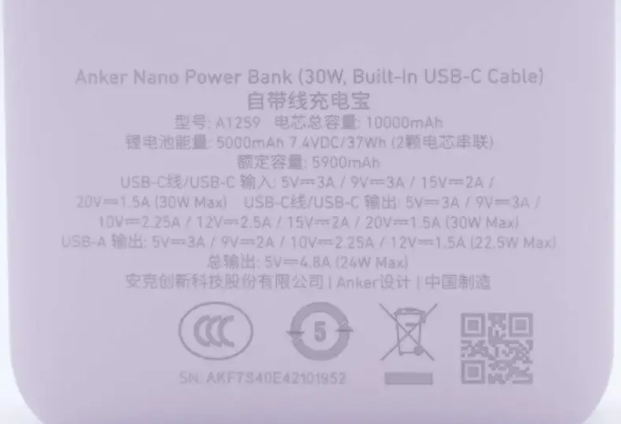

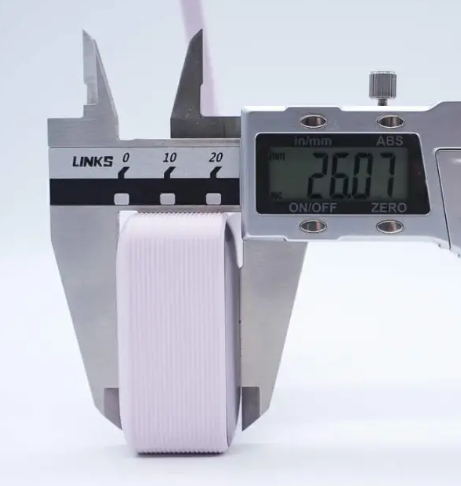

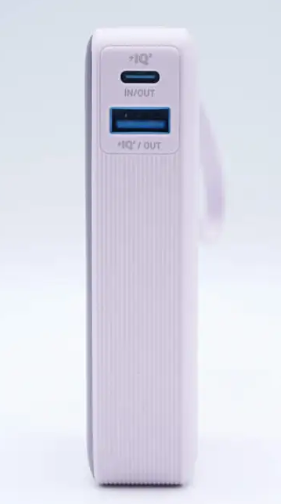

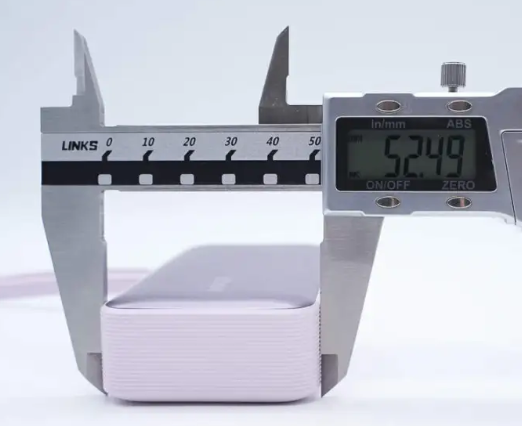

取出包裝盒里配件，除安克10000mAh 30W快充自帶線移動電源外，還有一個新品體驗卡，和一份產品說明書。安克10000mAh 30W快充自帶線移動電源為粉紫短柱狀設計，面板為電鍍亮面材料，外殼則是阻燃PC材料，整體給人晶瑩溫潤的感覺。產品正面采用電鍍亮面工藝，觸感絲滑細膩，反射金屬光澤，左側印有安克“ANKER”英文logo，右側鏤空出半透明顯示屏。屏幕工作狀態特寫，可通過開關按鈕，實時顯示剩余電量及預估充電時長。產品信息特寫，由于之前已詳細描述，此處不再贅述。接口特寫，可見內部藍色膠芯，周邊印有安克特色接口標識。移動電源的USB-C自帶線特寫，端子處有安克快充標識，且配備金屬卡扣，使自帶線更好收束。不用時用作手提環，用時從頂部凹槽扯出充電。自帶線為橡膠材質，觸感彈軟，與機身顏色一體。測得自帶線長度為21.9cm。使用自帶線作為手提拉環使用場景演示。實測移動電源機身長度為104.18mm。使用ChargerLAB POWER-Z KM003C測得USB-C口支持QC3/4+、FCP、SCP、AFC、PD3.0、PPS、DCP充電協議。PDO報文顯示USB-C口還具備PD 30W的5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V2.75A一組PPS可變電壓檔位。測得USB-C自帶線與USB-C接口支持相同的充電協議。USB-C自帶線與USB-C接口支持的PD充電檔位相同。使用ChargerLAB POWER-Z KM003C測得USB-A口支持QC3、FCP、SCP、AFC、DCP充電協議。安克10000mAh 30W快充自帶線移動電源拆解

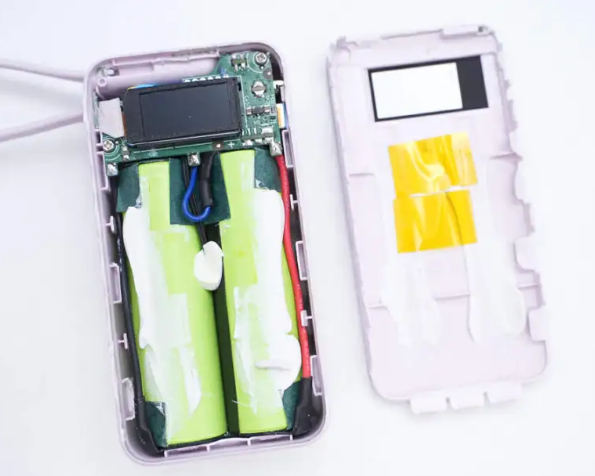

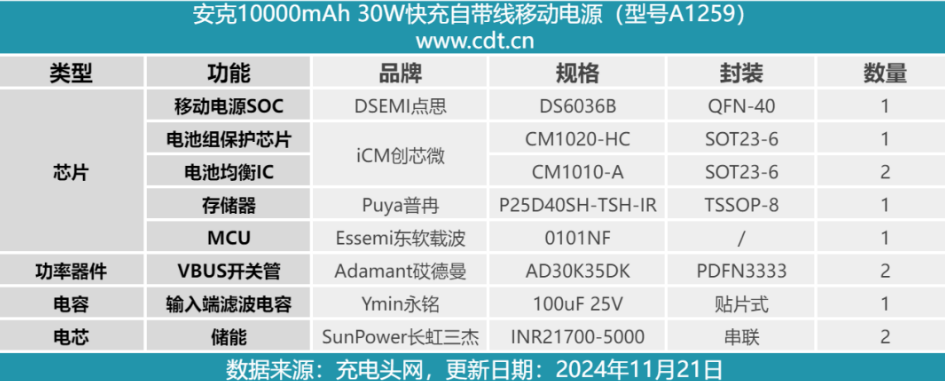

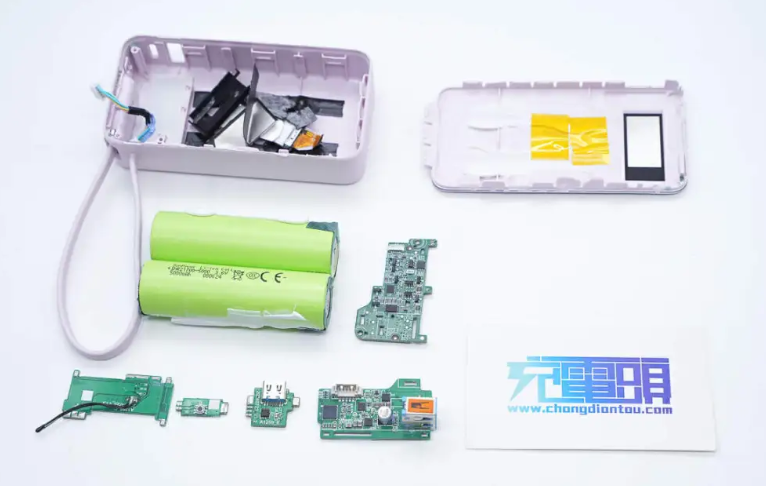

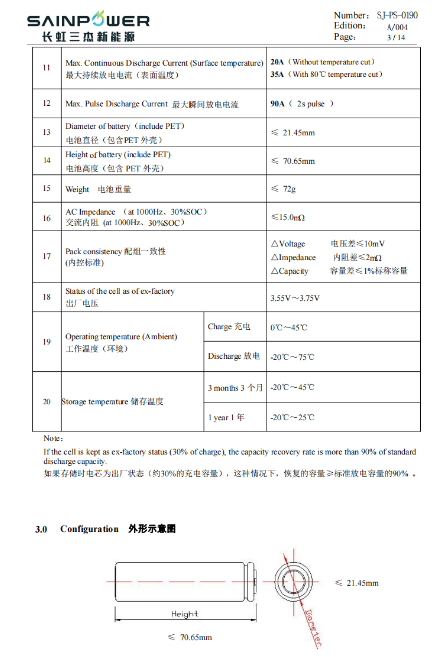

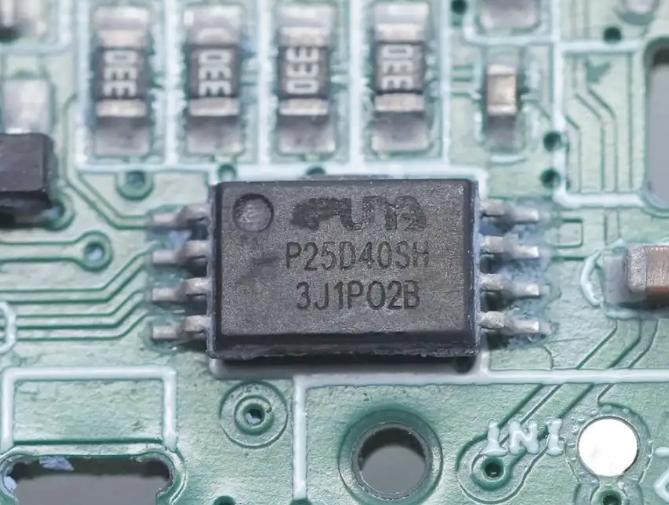

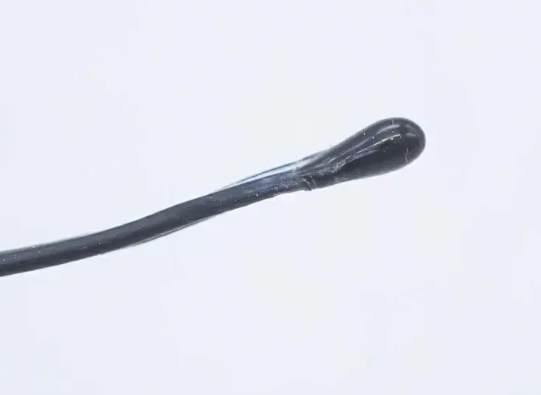

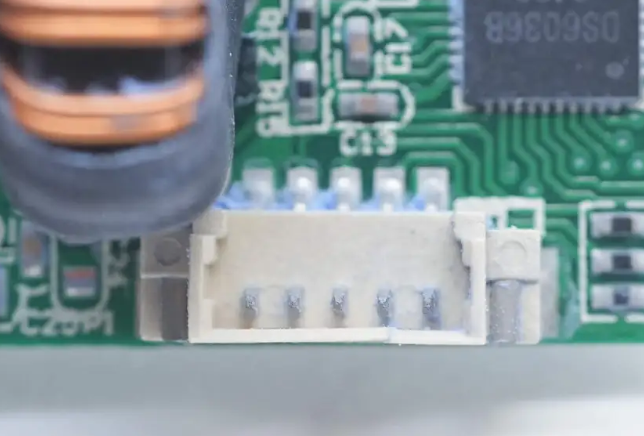

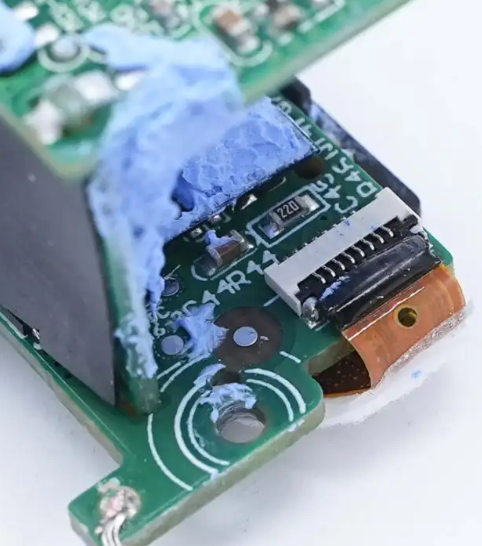

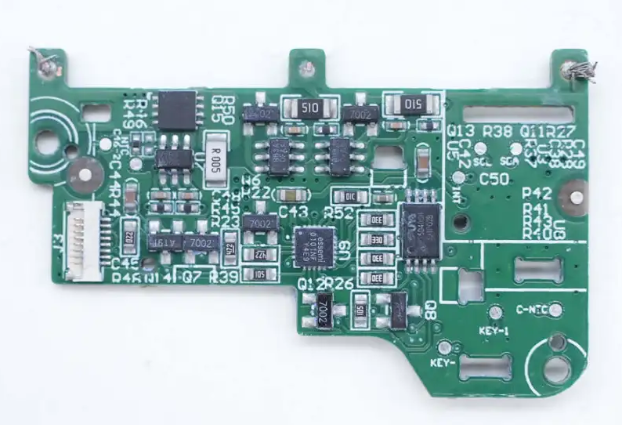

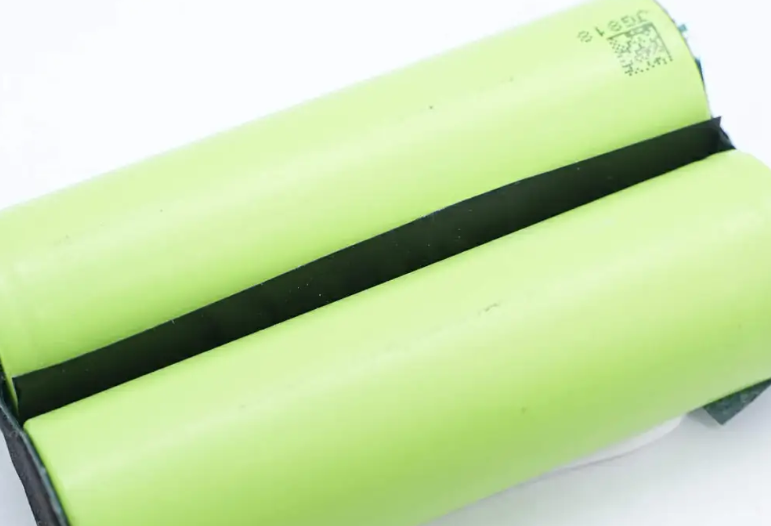

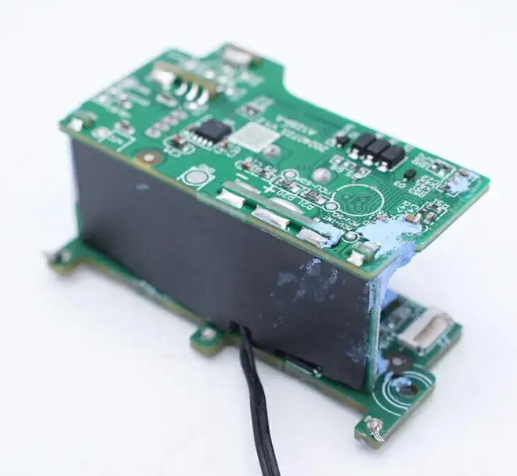

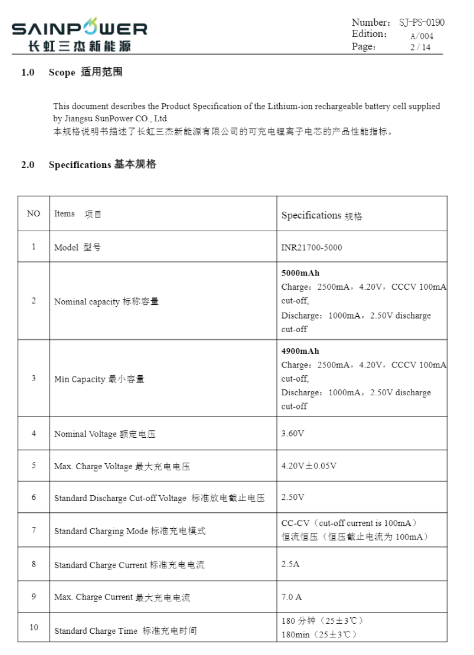

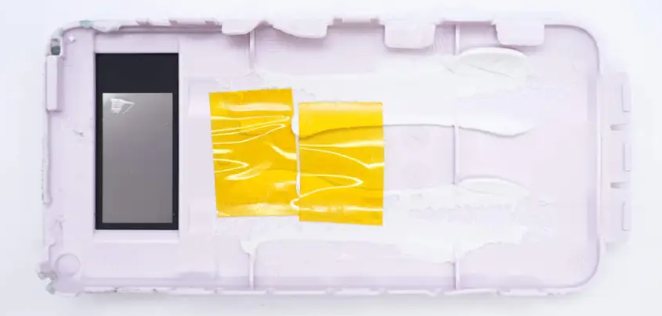

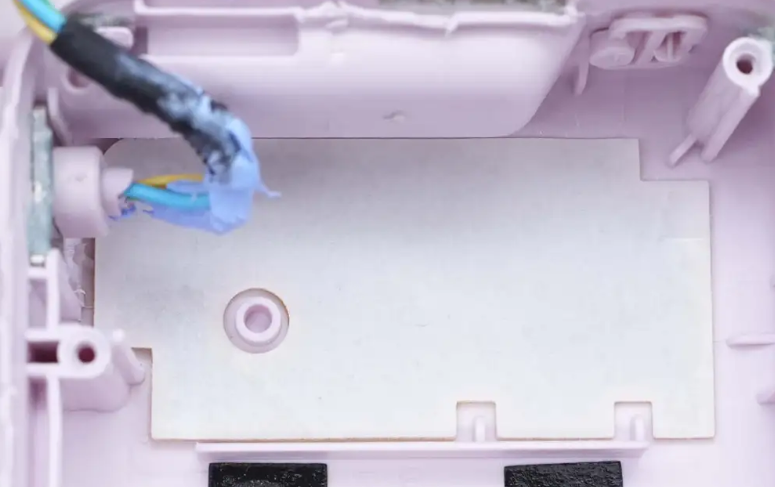

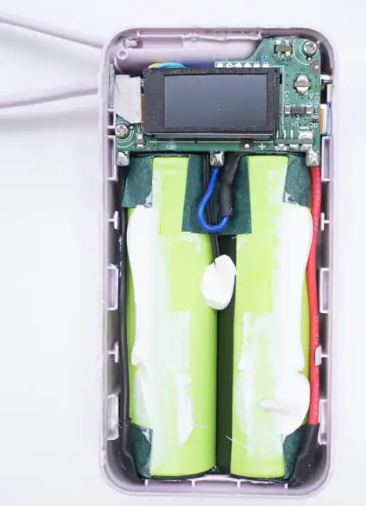

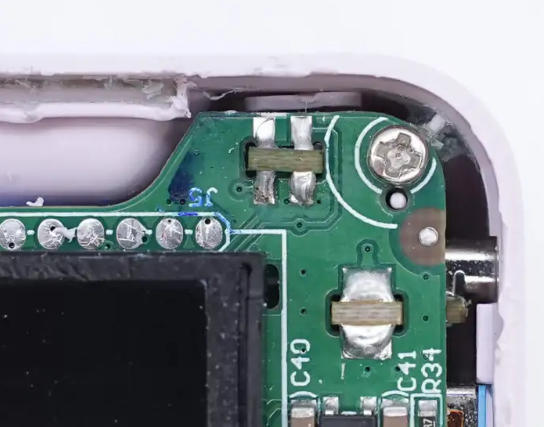

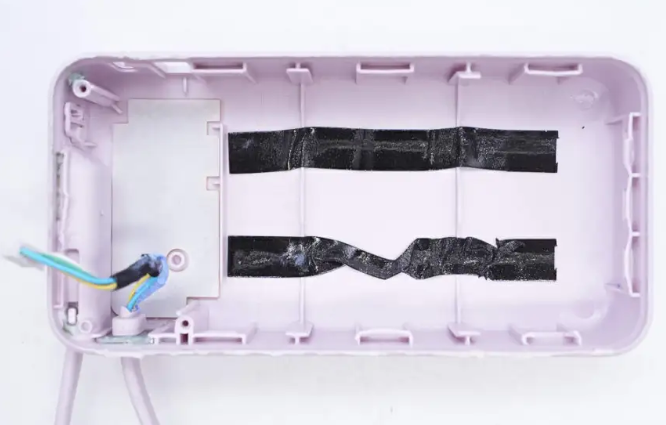

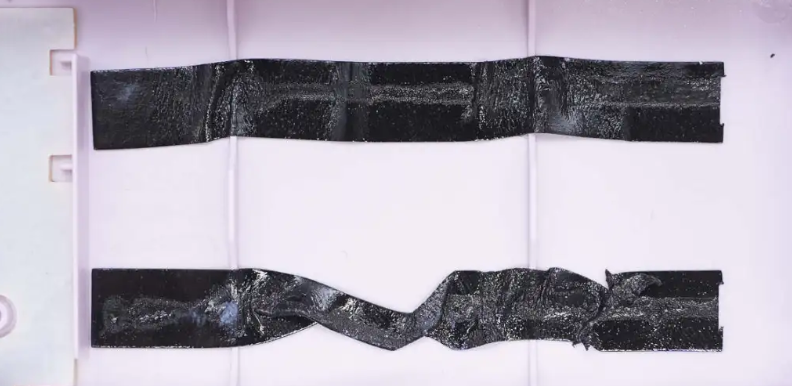

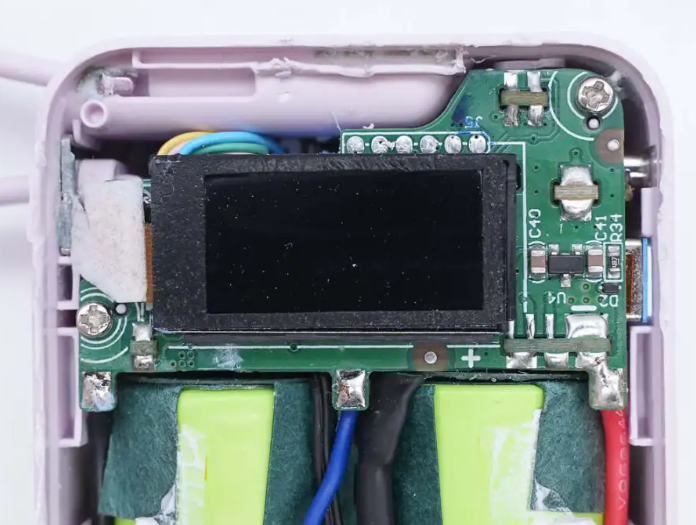

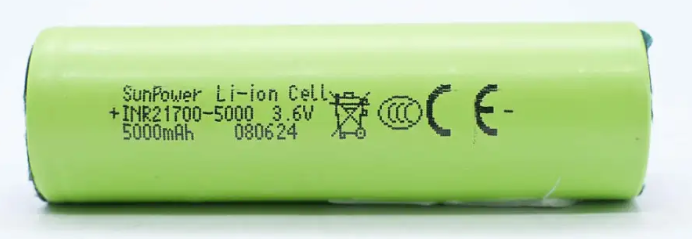

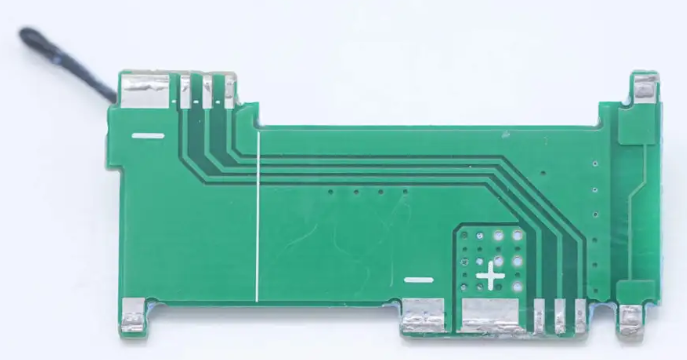

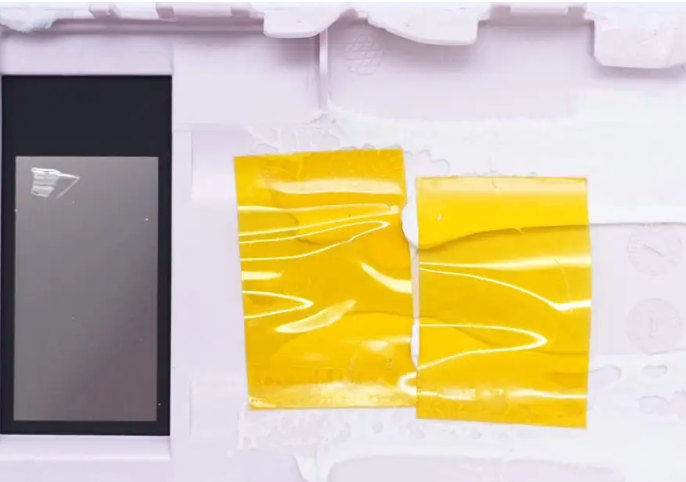

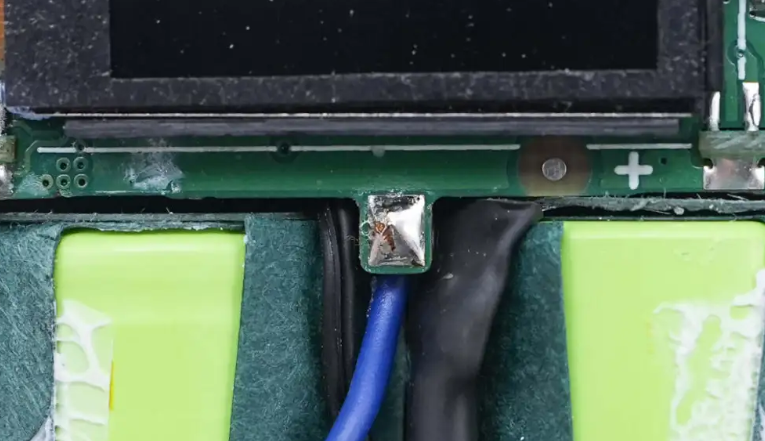

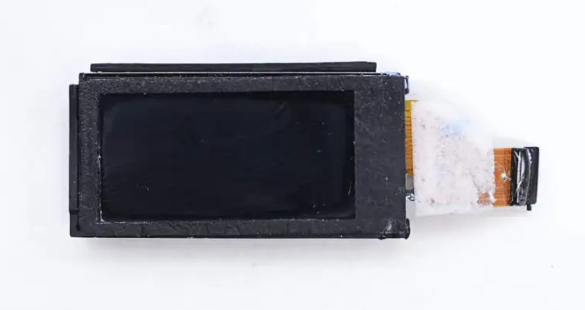

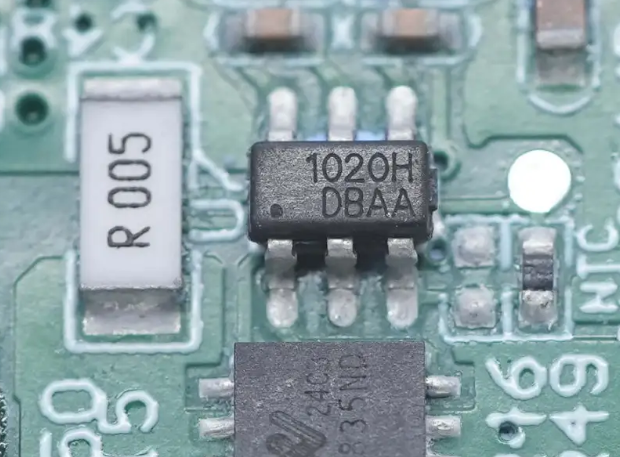

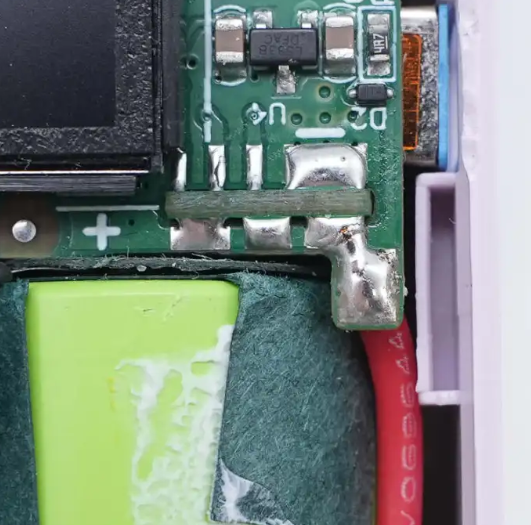

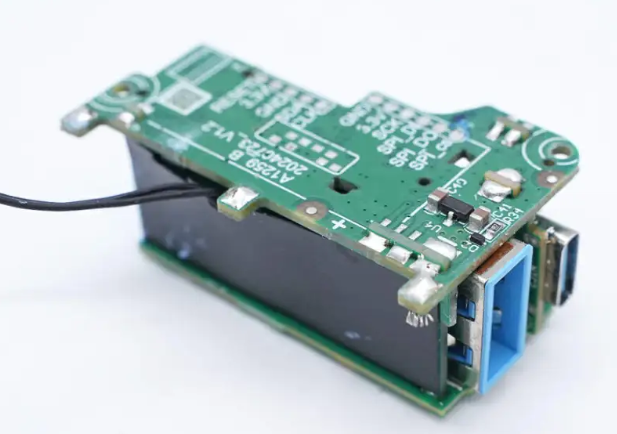

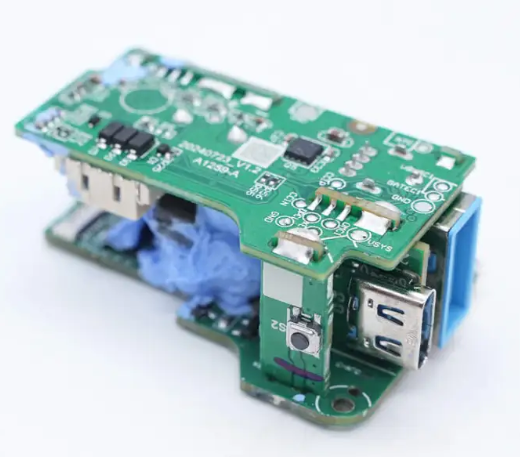

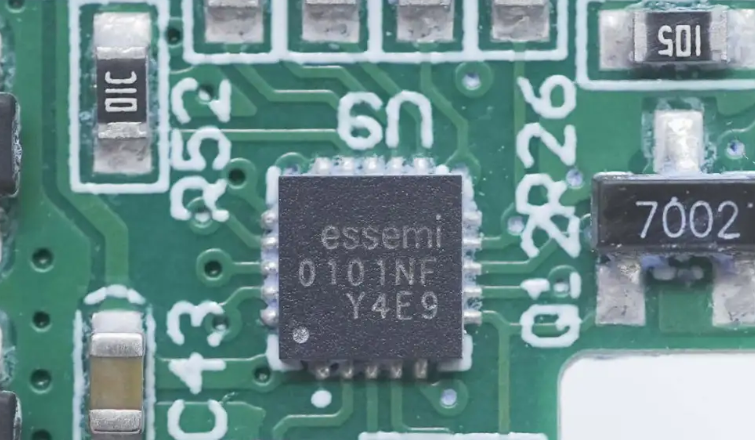

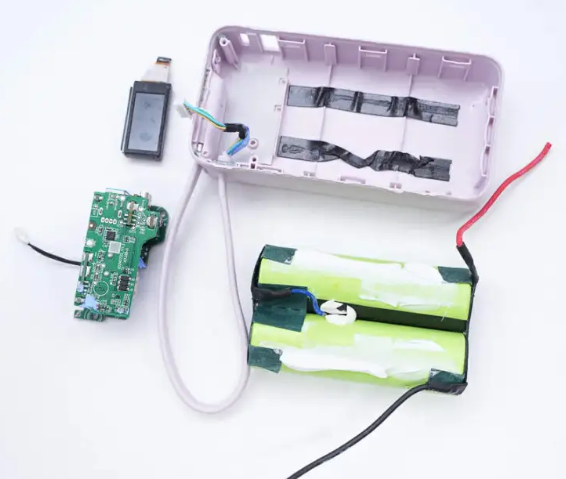

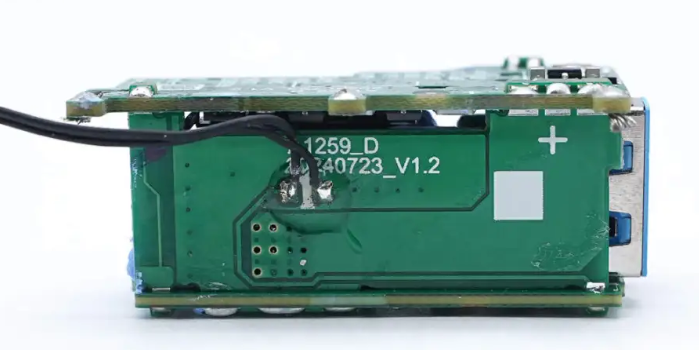

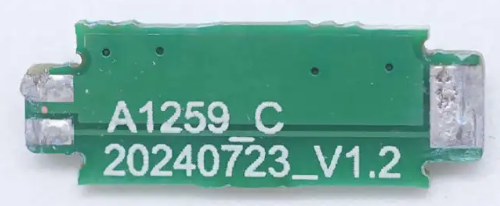

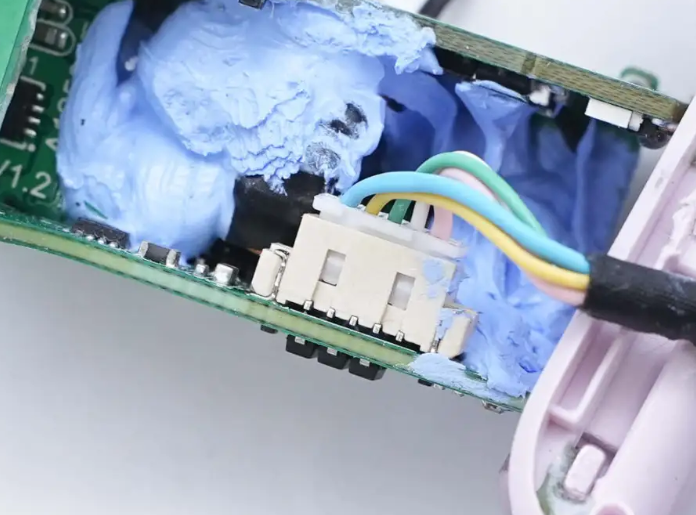

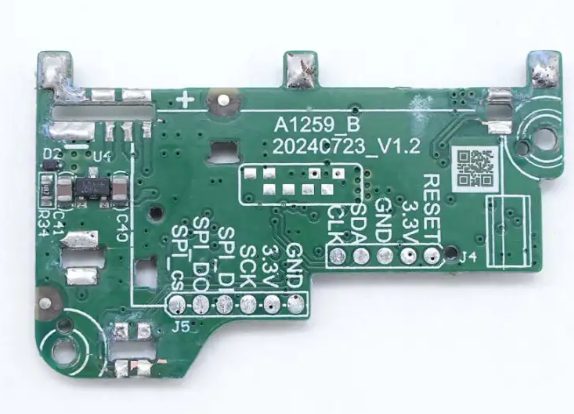

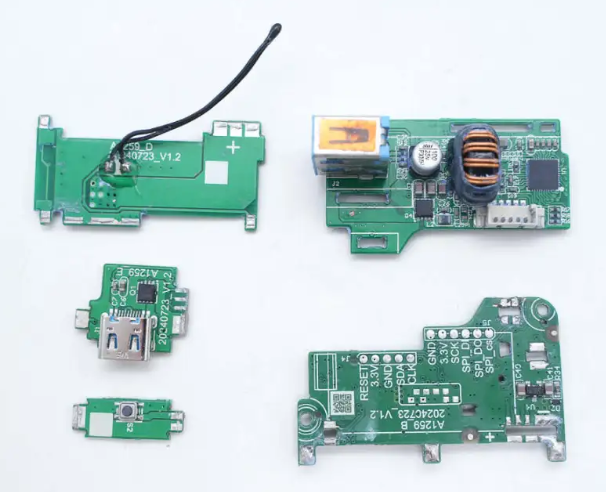

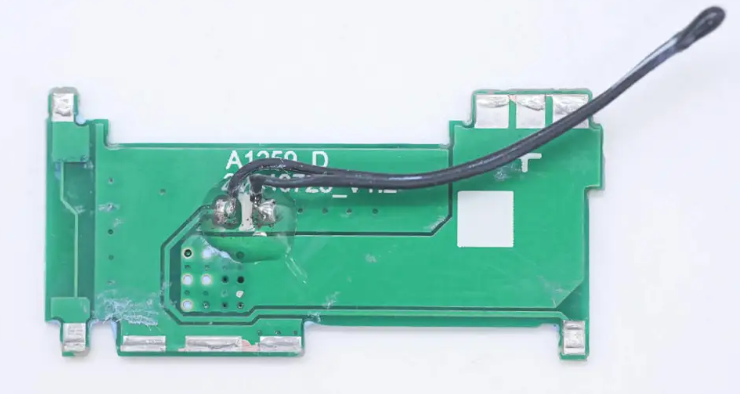

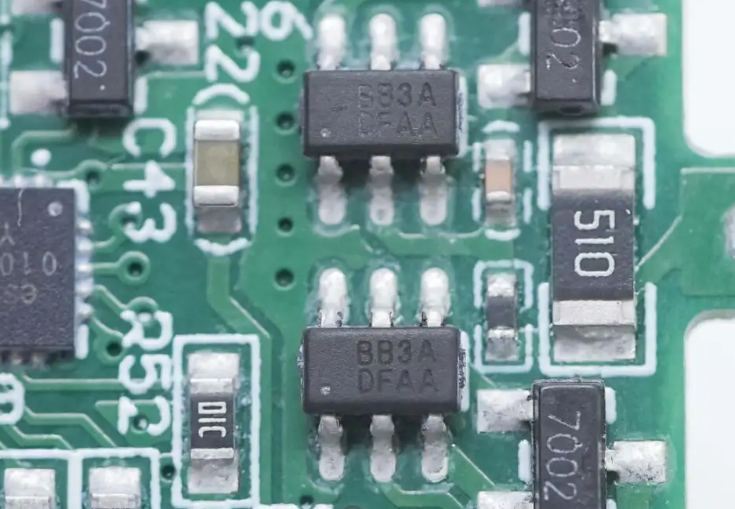

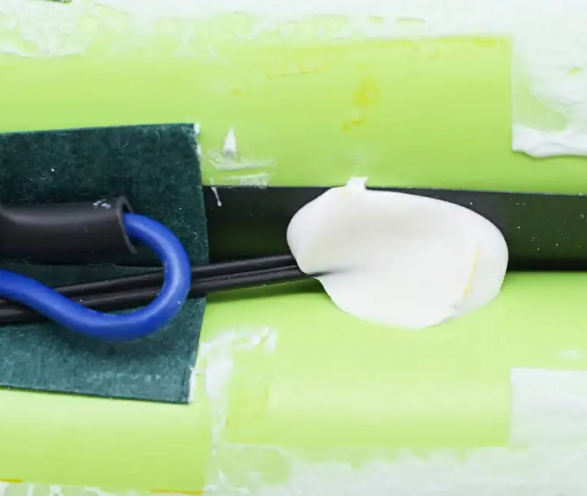

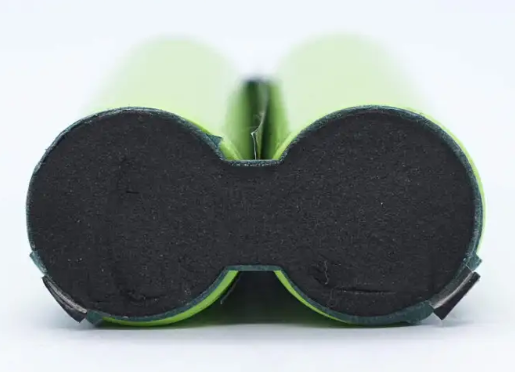

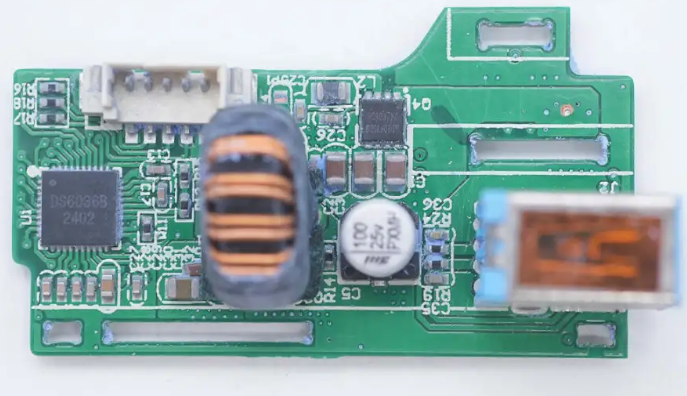

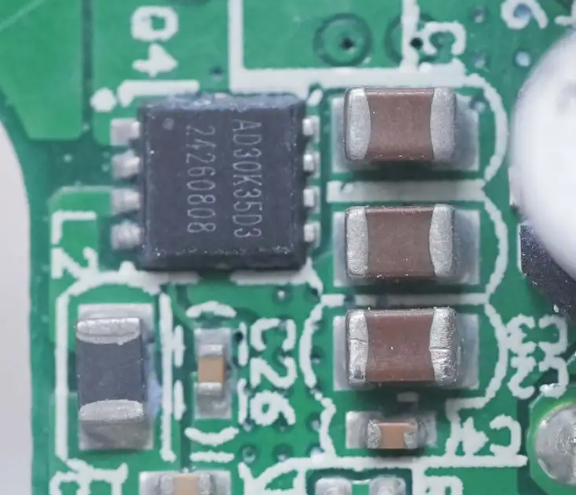

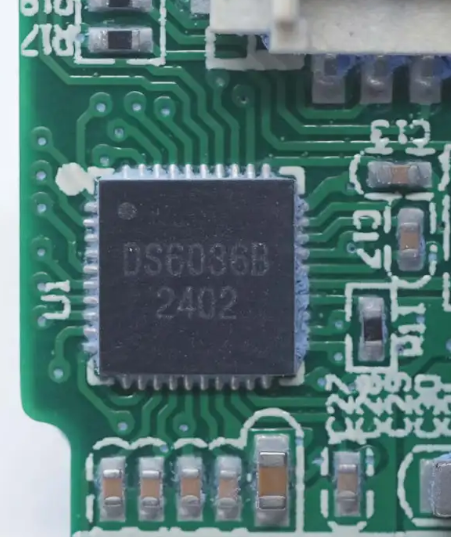

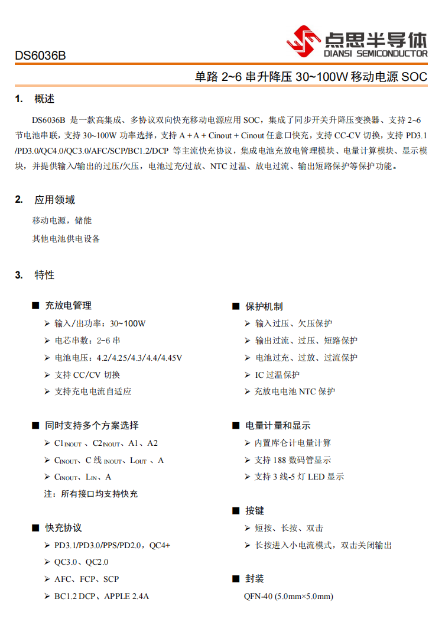

接下來一起看下安克10000mAh 30W快充自帶線移動電源內部結構和用料。蓋板頂部屏幕區域鏤空，內部打膠粘緊電池組，并貼高溫膠帶粘牢。殼體內部結構一覽，上半部分外殼內部為電源PCBA模塊，下半部分為電池組。正極輸出導線在PCBA模塊上的焊點特寫。單體電壓檢測導線焊點特寫。一顆熱敏電阻打膠粘貼在電池組中間，用于電池組溫度監測。清理掉硅膠，將電池組、PCBA模塊、屏幕等拆開從殼體中取出。PCBA模塊與殼體接觸面貼白色泡棉緩沖保護。再來看電池組結構，兩節電池為串聯連接。電芯噴碼特寫，電芯型號為INR21700-5000，來自。標稱電壓3.6V，標稱容量5000mAh，電池目前已通過3C認證。根據規格書內容，INR21700-5000，標稱電壓3.6V，標稱容量5000mA，充電限制電壓4.2V，放電終止電壓2.5V，標準充電電流2.5A，最大充電電流7A，最大放電電流35A，瞬時放電電流90A。內阻≤15mΩ，重量72g，工作溫度-20~75℃，循環壽命達 500次。再來看PCBA模塊結構，PCBA模塊采用堆疊結構。先來看電池保護板，電池保護板此面左側一顆穩壓芯片。另一面從左至右可見電池組保護電路，中間可見MCU和存儲器，以及為其供電的穩壓芯片。電池保護芯片特寫，型號CM1020-HC，來自iCM創芯微，CM1020-HC 是一款專用于2串鋰/鐵電池的保護芯片，內置有高精度電壓檢測電路和電流檢測電路。支持過充電，過放電、放電過電流、短路、充電過電流的檢測。該芯片采用SOT23-6封裝。兩顆來自iCM創芯微的電池均衡IC，型號CM1010-A，CM1010-A內置有高精度電壓檢測電路和延遲電路，通過檢測電池的電壓實現對電池組的均衡，適用于多節鋰離子/鋰聚合物電池包的均衡。該芯片采用SOT23-6封裝方式。MCU特寫，絲印0101NF，來自Essemi東軟載波。存儲器特寫，型號P25D40SH-TSH-IR，來自Puya普冉，采用TSSOP-8封裝方式。再來看PCBA主模塊全貌，從左至右可見移動電源SOC，自帶線連接器以及磁環升降壓電感，然后是濾波電容和VBUS開關管，最右側是USB-A接口。移動電源SOC特寫，來自DSEMI點思，型號DS6036B，DS6036B是一款高集成、多協議雙向快充移動電源應用 SOC，集成了同步開關升降壓變換器、支持 2~6節電池串聯，支持 30~100W 功率選擇，支持 A + A + Cinout + Cinout 任意口快充，支持 CC-CV 切換，支持 PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP 等主流快充協議。DS6036B集成電池充放電管理模塊、電量計算模塊、顯示模塊，并提供輸入/輸出過壓/欠壓，電池過充/過放、NTC 過溫、放電過流、輸出短路保護等保護功能。采用QFN-40封裝。升降壓電感特寫，外套熱縮管保護，采用雙線繞制。輸入端濾波電容特寫，規格100uF 25V，來自Ymin永銘，為VPX系列貼片固態電容。VBUS開關管特寫，型號AD30K35DK，來自Adamant砹德曼，雙NMOS管，耐壓30V，采用PDFN3333封裝。用于USB-C自帶線輸出控制。USB-A接口特寫，可見內部藍色膠芯及4個觸點。用于承接電池保護板和主模板的背板特寫，中間焊接熱敏電阻。背部無核心器件，主要用于焊接導線和電池組極耳。NTC熱敏電阻特寫，用于監測電池組溫度，進行過溫保護。USB-C接口母座小板特寫，可見C口及對應VBUS開關管。USB-C接口母座小板背部設有電阻和電容以及NTC熱敏電阻。VBUS開關管特寫，型號AD30K35DK，來自Adamant砹德曼，雙NMOS管，耐壓30V，采用PDFN3333封裝。最后附上安克10000mAh 30W快充自帶線移動電源的核心器件物料清單，方便大家查閱。安克10000mAh 30W快充自帶線移動電源，外觀靚麗精美，觸感細膩絲滑。搭載1A1C的USB接口和一根USB-C自帶線，其中C口和C線支持PD 30W雙向快充，配備數顯屏可顯示電源剩余電量及不預估充電時長。殼體四周雕刻豎狀條紋，使手指握感很好，十分穩定。充電頭網通過拆解了解到，安克10000mAh 30W快充自帶線移動電源內部PCBA模塊采用堆疊式設，極大提升空間利用率。其中移動電源SOC來自點思半導體DS6036B，持包括PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP等多種快充協議，還集成同步開關升降壓變換器，且支持2-6節電池串聯應用。精簡了外圍電路設計，降低制造成本。而內部電池組由兩節長虹三杰的INR21700-5000串聯而成，PCBA不同模塊和接觸面包裹泡棉進行緩沖保護，PCBA模塊內部填充導熱膠，加強散熱。產品設計新穎，在有限的體積上實現了功能的復合性和實用性。
